Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | Katup Bola Mengambang | Media: | Air |
|---|---|---|---|
| Bahan Tubuh: | Besi abu-abu | Koneksi: | Penghubung jalur pipa |
| Tekanan Pekerjaan: | 1.0-1.6Mpa (10-25bar) | Ukuran: | DN15~DN250 |
| Warna: | biru, Permintaan Pelanggan | Suhu media: | Suhu Normal |
| Cahaya Tinggi: | Katup Bola Mengambang Tahan Karat,Katup Bola Mengambang Anti korosi,Katup Bola Suhu Tinggi 1 |
||
Katup ini berlaku untuk pipa air, uap atau minyak yang merupakan media non-korosif dan pipa harus bekerja dengan tekanan nominal 1,6 mpa

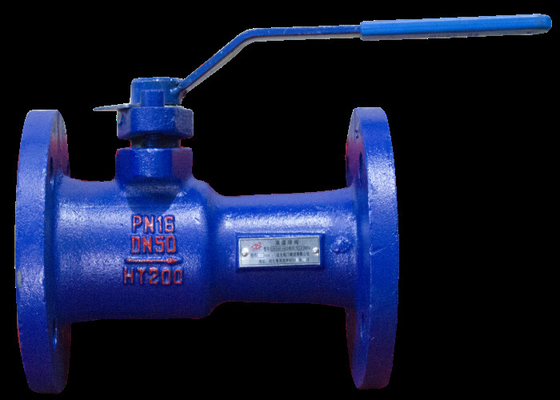

1. Qj41mf-16 adalah sambungan flensa, dan produk memenuhi standar GB / T 15185 untuk katup bola besi dan tembaga.
2. Katup adalah katup bola suhu tinggi yang terintegrasi.Katup terdiri dari badan katup, bola, batang katup, pegangan dan bagian lainnya.Pegangan yang sejajar dengan sumbu pipa menunjukkan bahwa katup dalam posisi terbuka, dan tegak lurus terhadap sumbu pipa menunjukkan bahwa itu dalam posisi tertutup.Itu dapat dibuka dan ditutup dengan memutar pegangan 90 °;Ini memiliki keunggulan kinerja yang stabil, penyegelan yang andal, gaya gesekan kecil, sakelar lampu, ketahanan suhu tinggi, ketahanan aus, ketahanan oli, ketahanan korosi, masa pakai yang lama dan sebagainya.
| Tubuh | Besi abu-abu |
| Bola | Besi tahan karat |
| Tangkai | Baja |
| Cincin | PTFE |
| Jenis |
DN |
(mm) | ||||||
| L | D | D1 | D2 | bf | Z-Φd | H | ||
|
QJ41MF-16
|
20 | 150 | 105 | 75 | 56 | 16-2 | 4-Φ14 | 95 |
| 25 | 160 | 115 | 85 | 65 | 16-3 | 4-Φ14 | 95 | |
| 32 | 180 | 140 | 100 | 76 | 18-3 | 4-Φ19 | 108 | |
| 40 | 200 | 150 | 110 | 84 | 18-3 | 4-Φ19 | 111 | |
| 50 | 230 | 165 | 125 | 99 | 20-30 | 4-Φ19 | 119 | |
| 65 | 290 | 185 | 145 | 112 | 20-30 | 4-Φ19 | 129 | |
| 80 | 310 | 200 | 160 | 132 | 22-3 | 4-Φ19 | 138 | |
| 100 | 350 | 220 | 180 | 156 | 24-3 | 8-Φ19 | 153 | |
| 125 | 400 | 250 | 210 | 184 | 26-3 | 8-Φ19 | 178 | |
| 150 | 480 | 285 | 240 | 211 | 26-3 | 8-Φ23 | 196 | |
| 200 | 600 | 340 | 295 | 266 | 30-3 | 12-Φ23 | 285 | |
