Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | katup bola mengambang | Kekuasaan: | Menangani |
|---|---|---|---|
| Tekanan: | 150LB | Suhu media: | -29~150 |
| Sedang: | Air, Minyak, Uap | Warna: | Permintaan pelanggan |
| bahan bola: | F304 | Ukuran pelabuhan: | 1/2"~8" |
| Cahaya Tinggi: | katup mengambang air 4 inci,katup mengambang bergelang 4 inci,katup bola mengambang 150lb |
||
Katup ini cocok untuk membuka dan menutup pipa air, uap, dan minyak.

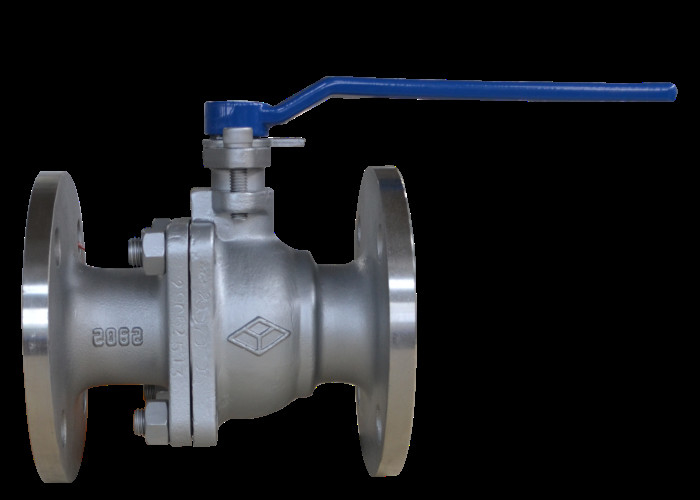

Katup terdiri dari badan katup, bola, batang katup, pegangan dan bagian lainnya.Batang katup berputar dengan memutar pegangan
90 °, batang katup menggerakkan bola untuk berputar 90 ° untuk mewujudkan pembukaan dan penutupan.
| Jenis | Tekanan (Lb) | tekanan uji | suhu yang sesuai℃ | media yang cocok | |
| kekuatan (air) (MPa) | segel (air) (MPa) | ||||
| API(B)Q41F-150Lb(C) | 150 | 3.0 | 2.2 | 150℃ | air, Uap, minyak |
·Desain dan pembuatan: API 6D
· Panjang struktur: API 6D
· Koneksi berakhir: ASME B16.5
· Inspeksi dan pengujian: API 6D
| Bagian nama | Bahan |
| Tubuh | ASTM A216 WCB |
| Batang, Bola | ASTM A182 F304 |
| Segel, pengepakan | PTFE |
| DN | L | D | D1 | D2 | b | tidak | f | H |
| 15 | 108 | 90 | 60.3 | 35 | 8.0 | 4-ф16 | 1.6 | 105 |
| 20 | 117 | 100.0 | 70 | 43 | 9.0 | 4-ф16 | 1.6 | 106 |
| 25 | 127 | 110 | 79,4 | 51 | 9.6 | 4-ф16 | 1.6 | 121 |
| 32 | 140 | 115 | 89 | 63.5 | 11.2 | 4-ф16 | 1.6 | 131 |
| 40 | 165 | 125 | 98.4 | 73.2 | 12,7 | 4-ф16 | 1.6 | 135 |
| 50 | 178 | 150 | 120.7 | 92 | 14.3 | 4-ф19 | 1.6 | 146 |
| 65 | 190 | 180 | 139.7 | 104.7 | 16.0 | 4-ф19 | 1.6 | 170 |
| 80 | 203 | 190 | 152,5 | 127 | 17.5 | 4-ф19 | 1.6 | 189 |
| 100 | 229 | 230 | 190.5 | 157.2 | 22.3 | 8-ф16 | 1.6 | 212 |
| 125 | 356 | 255 | 216 | 186 | 22 | 8-ф22 | 1.6 | 235 |
| 150 | 394 | 280 | 241.5 | 216 | 23.9 | 8-ф22 | 1.6 | 285 |
| 200 | 457 | 345 | 298.5 | 270 | 27.0 | 8-ф22 | 1.6 | 428 |
| Kemungkinan kesalahan | Penyebab kegagalan | Metode eliminasi kesalahan |
| Kebocoran permukaan penyegelan |
1. Baut flensa tengah longgar. 2. Permukaan penyegelan rusak. |
1. Kencangkan baut flensa tengah secara merata. 2. Pangkas permukaan penyegelan atau ganti bagian-bagiannya. |
| Kebocoran kemasan |
1. Pengepakan yang tidak memadai. 2. Packing tidak dipadatkan. |
1. Tambahkan pengisi. 2. Kompak kemasannya. |
| Kebocoran di mulut tengah |
1. Bantalan Sino French rusak atau tidak valid. 2. Baut flensa tengah tidak dikencangkan. |
1. Pasang kembali gasket flensa tengah. 2. Kencangkan baut flensa tengah secara merata.
|
1. Produk harus disimpan di gudang kering dan tidak boleh disimpan di udara terbuka.
2. Untuk penyimpanan jangka panjang, perawatan rutin diperlukan.
3. Produk ini dapat dipasang di semua posisi pipa atau peralatan, tetapi harus mudah dibuka dan ditutup.
4. Uji tekanan harus dilakukan sebelum pemasangan, dan pemasangan hanya dapat dilakukan jika memenuhi persyaratan.
5. Bersihkan rongga pipa dan katup sebelum pemasangan.
6. Produk tidak akan mengalami gaya eksternal yang besar setelah pemasangan.
7. Posisi pegangan menunjukkan bahwa katup terbuka atau tertutup.Pegangan dibuka ketika sejajar dengan sumbu pipa, dan ditutup ketika tegak lurus dengan sumbu pipa.
8. Kondisi operasi harus konsisten dengan persyaratan spesifikasi kinerja.
