Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

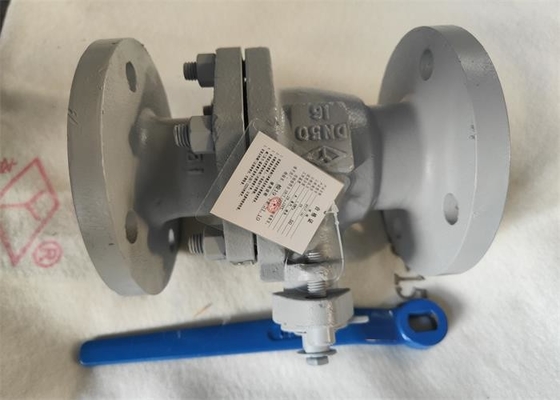

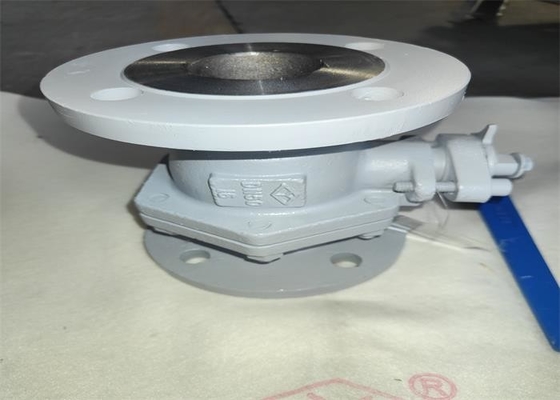

| Nama Produk: | katup bola mengambang | tubuh bahan: | Baja karbon, CS |
|---|---|---|---|
| Ukuran: | DN15~DN300 | Koneksi: | flange; Penghubung jalur pipa; RF RF |
| Sedang: | minyak, Air | Tekanan Pekerjaan: | 1.0-1.6Mpa (10-25bar) |
| Standar: | standar GB | Suhu media: | Suhu sedang |
| Cahaya Tinggi: | katup bola baja karbon jenis mengambang,katup bola standar gb jenis mengambang,katup bola mengambang dn80 |
||
Katup ini cocok untuk membuka dan menutup pipa air, uap dan minyak, Bahan bodi utama adalah baja karbon WCB, suhu yang berlaku 150 , media yang berlaku: air, minyak dan uap.
| Jenis | DN | L | D | D1 | D2 | bf | Z-Φd | H |
| Q41F-16C | 40 | 180 | 150 | 110 | 84 | 18-2 | 4-Ф18 | 133 |
| 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 | |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 305 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 356 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 395 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 457 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| Bagian utama | Bahan |
| Tubuh | WCB |
| Batang, Bola | 2Cr13 |
| Segel, pengepakan | PTFE |
Kemungkinan kesalahan dan metode eliminasi
| Kemungkinan kesalahan | Penyebab kegagalan | Metode eliminasi kesalahan |
| Kebocoran permukaan penyegelan |
1. Baut flensa tengah longgar. |
1. Kencangkan baut flensa tengah secara merata. |
| Kebocoran kemasan |
1. Pengepakan yang tidak memadai. |
1. Tambahkan pengisi. |
| Kebocoran di mulut tengah |
1. Bantalan Sino French rusak atau tidak valid. |
1. Pasang kembali gasket flensa tengah. |
1. Produk harus disimpan di gudang kering dan tidak boleh disimpan di udara terbuka.
2. Untuk penyimpanan jangka panjang, perawatan rutin diperlukan.
3. Produk ini dapat dipasang di semua posisi pipa atau peralatan, tetapi harus mudah dibuka dan ditutup.
4. Uji tekanan harus dilakukan sebelum pemasangan, dan pemasangan hanya dapat dilakukan jika memenuhi persyaratan.
5. Bersihkan rongga pipa dan katup sebelum pemasangan.
6. Produk tidak akan mengalami gaya eksternal yang besar setelah pemasangan.
7. Posisi pegangan menunjukkan bahwa katup terbuka atau tertutup.Pegangan dibuka ketika sejajar dengan sumbu pipa, dan ditutup ketika tegak lurus dengan sumbu pipa.
8. Kondisi operasi harus konsisten dengan persyaratan spesifikasi kinerja.
