| Nama Produk: | katup bola mengambang | Bahan Tubuh: | 304; 304; Stainless Steel Besi tahan karat |
|---|---|---|---|
| Warna: | Warna bahan | Media: | Air, Minyak, Gas, Uap, Media korosif |
| Ukuran: | DN15~DN200 | Koneksi: | flange; Penghubung jalur pipa; RF RF |
| Tekanan: | 1.6Mpa | Kekuasaan: | Menangani |
| Cahaya Tinggi: | 1.6 mpa floating ball valve,ss304 floating ball valve,stainless steel floating valve 1 inci |
||

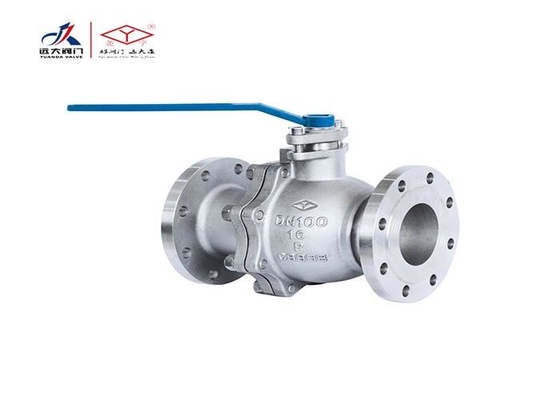

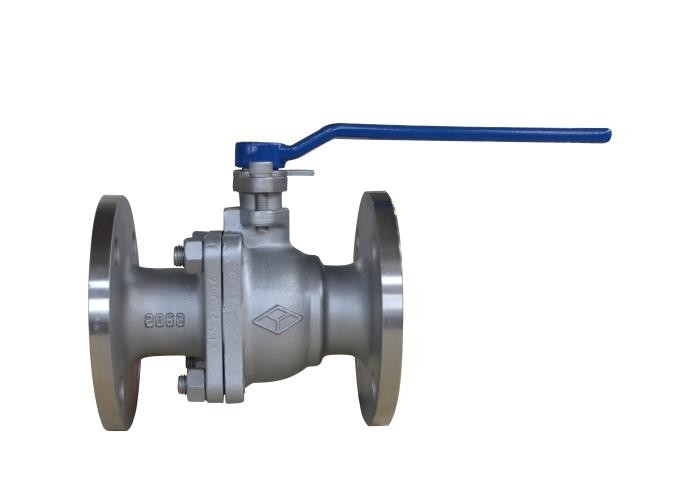

Katup terdiri dari badan katup, bola, batang katup, pegangan dan bagian lainnya.Batang katup berputar dengan memutar pegangan
90 °, batang katup menggerakkan bola untuk memutar 90 ° untuk mewujudkan pembukaan dan penutupan.
| Jenis | DN | L | D | D1 | D2 | bf | Z-Φd | H |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| Bagian nama | Bahan |
| Tubuh | CF8 |
| Batang, Bola | F304 |
| Segel, pengepakan | PTFE |
1. Produk harus disimpan di gudang kering dan tidak boleh disimpan di udara terbuka.
2. Untuk penyimpanan jangka panjang, perawatan rutin diperlukan.
3. Produk ini dapat dipasang di semua posisi pipa atau peralatan, tetapi harus mudah dibuka dan ditutup.
4. Uji tekanan harus dilakukan sebelum pemasangan, dan pemasangan hanya dapat dilakukan jika memenuhi persyaratan.
5. Bersihkan rongga pipa dan katup sebelum pemasangan.
6. Produk tidak akan mengalami gaya eksternal yang besar setelah pemasangan.
7. Posisi pegangan menunjukkan bahwa katup terbuka atau tertutup.Pegangan dibuka ketika sejajar dengan sumbu pipa, dan ditutup ketika tegak lurus dengan sumbu pipa.
8. Kondisi operasi harus konsisten dengan persyaratan spesifikasi kinerja
· Desain dan pembuatan: katup bola baja untuk minyak bumi, petrokimia dan industri terkait (GB / T 12237)
· Panjang struktural: GB / T 12221 panjang struktural katup logam
· Ujung koneksi: JB / T 79.1 flensa pipa baja integral
·Inspeksi dan pengujian: GB / T 26480 inspeksi dan pengujian katup
