Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

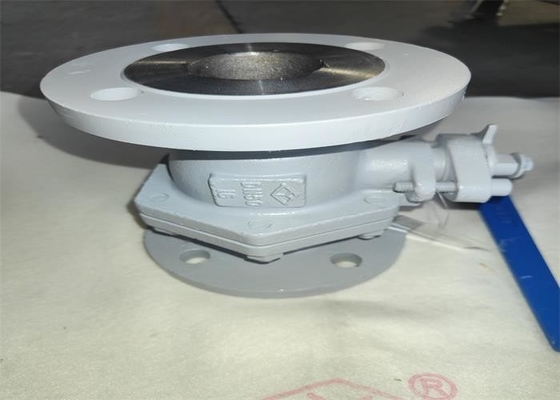

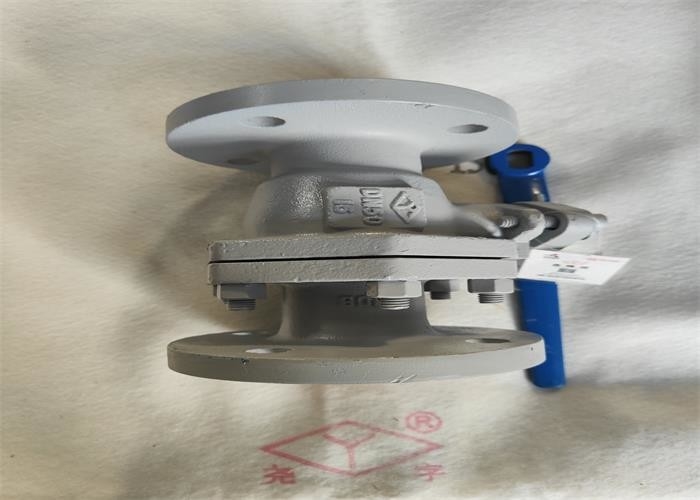

| Nama Produk: | katup bola mengambang | Tekanan: | 2.5Mpa, tekanan tinggi |
|---|---|---|---|
| Bahan: | Pengecoran; CS | Warna: | Customer's Request; Permintaan Pelanggan; Grey white putih abu-abu |
| Koneksi: | flensa RF | Ukuran: | DN15~DN200 |
| Sedang: | Air, Minyak, Uap | Kekuasaan: | Menangani |
| Cahaya Tinggi: | pipa minyak floating ball check valve,2.5mpa floating ball check valve,pipa air floating ball valve |
||
· Desain dan pembuatan: katup bola GB / t12237
· Panjang struktural: GB / t12221 panjang struktural katup logam
· Ujung koneksi: flens pipa baja integral GB / T 9113
·Inspeksi dan pengujian: GB / T 26480 inspeksi dan pengujian katup
| Bagian nama | Bahan |
| Tubuh | WCB |
| Batang, Bola | 2Cr13 |
| Segel, Pengepakan | PTFE |
| Jenis | DN | L | D | D1 | D2 | bf | Z-Φd | H |
| Q41F-25 | 40 | 180 | 150 | 110 | 84 | 18-2 | 4-Ф18 | 133 |
| 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 | |
| 65 | 220 | 185 | 145 | 118 | 22-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 22-2 | 8-Ф18 | 182 | |
| 100 | 280 | 235 | 190 | 156 | 24-2 | 8-Ф22 | 208 | |
| 125 | 320 | 270 | 220 | 184 | 26-2 | 8-Ф26 | 249 | |
| 150 | 360 | 300 | 250 | 211 | 28-2 | 8-Ф26 | 277 | |
| 200 | 400 | 375 | 320 | 284 | 30-2 | 12-Ф26 | 328 |
| Kemungkinan kesalahan | Penyebab kegagalan | Metode eliminasi kesalahan |
| Kebocoran permukaan penyegelan |
1. Baut flensa tengah longgar. 2. Permukaan penyegelan rusak. |
1. Kencangkan baut flensa tengah secara merata. 2. Pangkas permukaan penyegelan atau ganti bagian-bagiannya. |
| Kebocoran kemasan |
1. Pengepakan yang tidak memadai. 2. Packing tidak dipadatkan. |
1. Tambahkan pengisi. 2. Padatkan kemasannya |
| Kebocoran di mulut tengah |
1. Bantalan Sino French rusak atau tidak valid. 2. Baut flensa tengah tidak dikencangkan. |
1. Pasang kembali gasket flensa tengah. 2. Kencangkan baut flensa tengah secara merata. |
1. Produk harus disimpan di gudang kering dan tidak boleh disimpan di udara terbuka.
2. Untuk penyimpanan jangka panjang, perawatan rutin diperlukan.
3. Produk ini dapat dipasang di semua posisi pipa atau peralatan, tetapi harus mudah dibuka dan ditutup.
4. Uji tekanan harus dilakukan sebelum pemasangan, dan pemasangan hanya dapat dilakukan jika memenuhi persyaratan.
5. Bersihkan rongga pipa dan katup sebelum pemasangan.
6. Produk tidak akan mengalami gaya eksternal yang besar setelah pemasangan.
7. Posisi pegangan menunjukkan bahwa katup terbuka atau tertutup.Pegangan dibuka ketika sejajar dengan sumbu pipa, dan ditutup ketika tegak lurus dengan sumbu pipa.
8. Kondisi operasi harus konsisten dengan persyaratan spesifikasi kinerja.
