Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

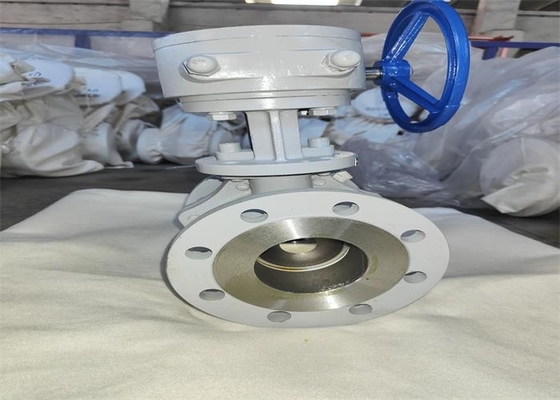

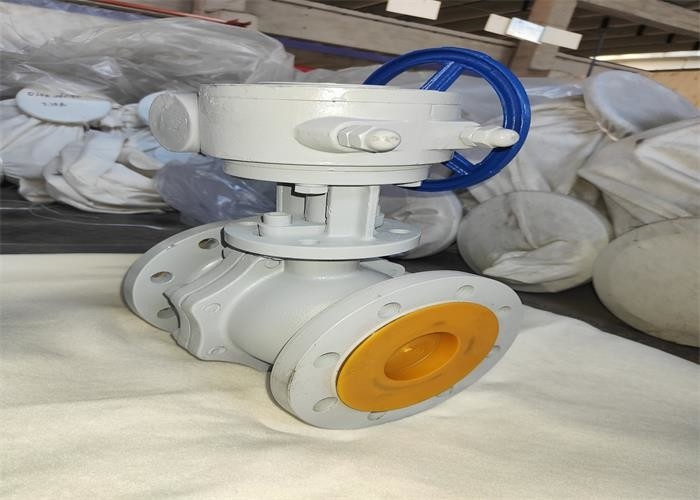

| Nama Produk: | katup bola mengambang | Warna: | Putih, Permintaan Pelanggan |
|---|---|---|---|
| Ukuran: | DN50~DN250 | Sedang: | minyak, Air |
| Tekanan Pekerjaan: | 1,6~2,5 Mpa | Kekuasaan: | Bermotor |
| Suhu media: | Suhu tinggi | Segel: | PTFE |
| Cahaya Tinggi: | Katup bola mengambang 2 inci,mode penggerak turbin katup bola mengambang,katup mengambang baja karbon 2 inci |
||
· Desain dan pembuatan: GB / T 12237 katup bola bergelang dan dilas pantat
· Panjang struktural: GB / T 12221 panjang struktural katup logam
· Ujung koneksi: Flensa pipa baja integral GB / T 9113.1
·Inspeksi dan pengujian: GB / T 26480 inspeksi dan pengujian katup
| Jenis | DN | L | 4 | 3 | 2 | bf | Z-Φd | H |
| Q341F-16C | 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 280 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 320 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 360 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 400 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| Bagian utama | Bahan |
| Tubuh | WCB |
| Batang, Bola | 2Cr13 |
| Segel, pengepakan | PTFE |
Kemungkinan kesalahan dan metode eliminasi
| Kemungkinan kesalahan | Penyebab kegagalan | Metode eliminasi kesalahan |
| Kebocoran permukaan penyegelan | 1. Baut flensa tengah longgar. 2. Permukaan penyegelan rusak. |
1. Kencangkan baut flensa tengah secara merata. 2. Pangkas permukaan penyegelan atau ganti bagian-bagiannya. |
| Kebocoran kemasan | 1. Pengepakan yang tidak memadai. 2. Packing tidak dipadatkan. |
1. Tambahkan pengisi. 2. Kemasan kompak |
| Kebocoran di mulut tengah | 1. Bantalan Sino French rusak atau tidak valid. 2. Baut flensa tengah tidak dikencangkan. |
1. Pasang kembali gasket flensa tengah. 2. Kencangkan baut flensa tengah secara merata |
1. Produk harus disimpan di gudang kering dan tidak boleh disimpan di udara terbuka.
2. Untuk penyimpanan jangka panjang, perawatan rutin diperlukan.
3. Produk ini dapat dipasang di semua posisi pipa atau peralatan, tetapi harus mudah dibuka dan ditutup.
4. Uji tekanan harus dilakukan sebelum pemasangan, dan pemasangan hanya dapat dilakukan jika memenuhi persyaratan.
5. Bersihkan rongga pipa dan katup sebelum pemasangan.
6. Produk tidak akan mengalami gaya eksternal yang besar setelah pemasangan.
7. Posisi pegangan menunjukkan bahwa katup terbuka atau tertutup.Pegangan dibuka ketika sejajar dengan sumbu pipa, dan ditutup ketika tegak lurus dengan sumbu pipa.
8. Kondisi operasi harus konsisten dengan persyaratan spesifikasi kinerja.
