Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

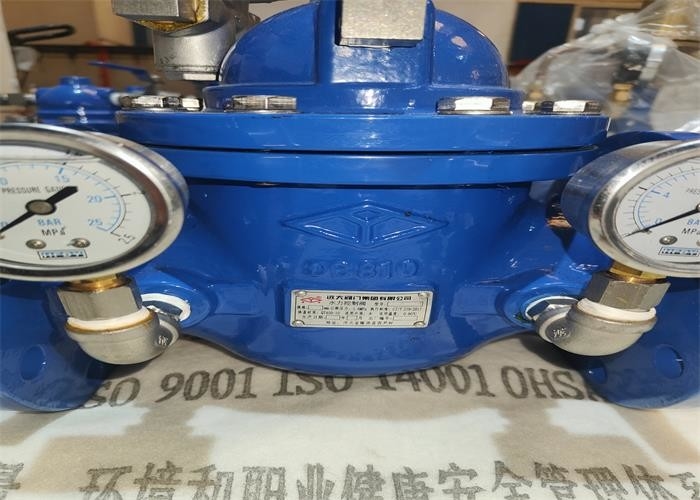

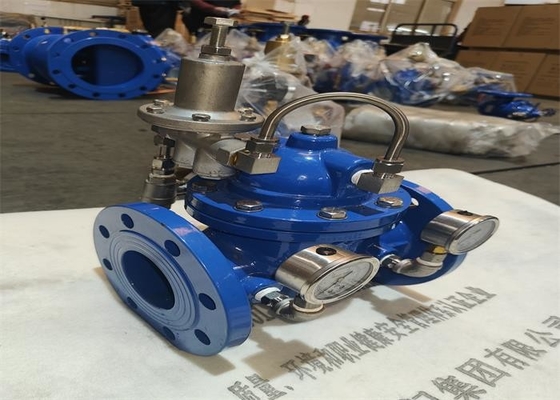

| Nama Produk: | Katup Pemeliharaan Air | Bahan Tubuh: | Besi ulet |
|---|---|---|---|
| Tekanan: | 1,6 mpa | Fungsi: | Pengatur tekanan berkurang |
| Warna: | Biru | Sedang: | Air |
| Suhu: | 80℃ | Menghubungkan bahan pipa: | kuningan |
| Cahaya Tinggi: | Katup Pengatur Tekanan Besi Ulet,Katup Pengatur Tekanan 1.6mpa,Katup Pemeliharaan Air Tekanan Berkurang |
||
KATUP INLET P1 MASUK RUANG KONTROL KATUP UTAMA MELALUI KATHETER DAN KATUP JARUM 19 (LIHAT GAMBAR KONSTRUKSI) DAN MEMBENTUK ARAH
Di bawah tekanan P3.Tekanan outlet P2 bekerja di bawah diafragma katup pilot 13 melalui kateter dan berlawanan dengan pegas pengatur katup pilot
Perlawanan.Ketika tekanan outlet P2 melebihi nilai yang ditetapkan dari pegas katup pilot, katup pilot ditutup, dan ekskresi air di ruang kontrol adalah 0.
KETIKA VARIABEL TEKANAN P3 MENCAPAI MAKSIMUM, CAKRAM UTAMA MENGKOMPRESI SEAT, KATUP PENGURANGAN TUTUP, DAN TEKANAN BAWAH TURUN.Ketika ekspor
Ketika tekanan P2 kurang dari nilai yang ditetapkan dari pegas katup pilot, katup pilot dibuka, dan air bertekanan di ruang kontrol akan melewati katup pilot
9. Discharge ke outlet katup.Karena pembukaan katup jarum yang kecil, kecepatan pelepasan di ruang kontrol lebih besar daripada kecepatan pengisian air tekanan di saluran masuk.
Dengan demikian, tekanan P3 di ruang kontrol berkurang, dan tekanan masuk P1 di bawah cakram katup utama 5 selalu diterapkan untuk menopang cakram katup utama.
Untuk membuka katup pengurang tekanan dan meningkatkan tekanan hilir.Dalam regulasi tunak, laju pelepasan sama dengan laju rehidrasi,
Pembukaan port katup utama tidak berubah, dan tekanan hilir stabil.
| PN1.0Mpa | DN | L | D | D1 | D2 | Z-φd |
| 50 | 203 | 165 | 125 | 99 | 4-φ19 | |
| 65 | 216 | 185 | 145 | 118 | 4-φ19 | |
| 80 | 241 | 200 | 160 | 132 | 8-φ19 | |
| 100 | 292 | 220 | 180 | 156 | 8-φ19 | |
| 125 | 330 | 250 | 210 | 184 | 8-φ19 | |
| 150 | 356 | 285 | 40 | 211 | 8-φ23 | |
| 200 | 458 | 340 | 295 | 266 | 8-φ23 | |
| 250 | 530 | 395 | 350 | 319 | 12-φ23 |
| 1.0MPA | 1.6MPA | 2.5MPA | tekanan |
| 1.5MPA | 2.4MPA | 3.75MPA | tekanan pengujian tubuh |
| 1.1MPA | 1.76MPA | 2.75MPA | tekanan pengujian segel |
| 0,09-0,8MPA | 0.1-1.2MPA | 0.15-1.6MPA | Kisaran tekanan outlet yang dapat disesuaikan |
| 80℃ | suhu yang sesuai | ||
| Air | media yang cocok | ||
Badan katup mengadopsi desain streamline seluruh saluran, hambatan fluida kecil, aliran, efek penyegelan baik, dalam mode transmisi mengadopsi operasi hidrolik, yaitu, penggunaan tekanan air dalam pipa untuk secara otomatis mengoperasikan cakram katup utama ke atas dan gerakan ke bawah, buka katup kontrol, sesuaikan tekanan hilir.Pertahankan tekanan hilir pada tekanan yang diatur oleh pegas katup pilot.Ketika tekanan hilir melebihi nilai yang ditetapkan, katup pengurang tekanan akan menutup secara otomatis untuk memastikan bahwa tekanan keluar tidak berubah.Produk ini adalah produk yang ideal untuk pasokan air domestik, air api dan sistem pasokan air industri
