| Nama Produk: | katup bola mengambang | Warna: | Biru; pelanggan |
|---|---|---|---|
| Sedang: | Air | Bahan Tubuh: | besi, besi abu-abu, besi ulet |
| Koneksi: | flange end; ujung flens; RF RF | Tekanan Pekerjaan: | 1.0~1.6 mpa |
| Jenis: | Katup Bola, katup apung | bahan bola: | HT200; 304 |
| Suhu media: | Suhu sedang | Buka berarti: | Menangani |
| Cahaya Tinggi: | Katup Bola Mengambang Besi Abu-abu,Katup Bola Mengambang Ukuran 80mm,Katup Bola Mengambang Air Sedang |
||

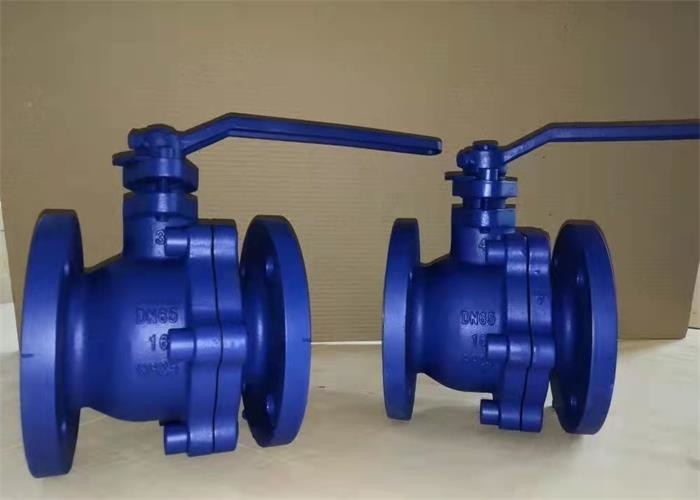

Katup terdiri dari badan katup, bola, batang katup, kelenjar pengepakan, pelat batas, pegangan dan bagian lainnya, pegangan dan sumbu pipa sejajar dengan katup dalam posisi terbuka, dan sumbu pipa tegak lurus dengan posisi tertutup, dengan memutar menangani 90 derajat untuk mewujudkan pembukaan dan penutupan
| Jenis |
Ukuran |
informasi (mm) | ||||||
| L | D | D1 | D2 | bf | Z-Φd | H | ||
| Q41F-10/16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 74 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 97 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 102 | |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 106 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 124 | |
| 50 | 203 | 160 | 125 | 100 | 20-30 | 4-Φ18 | 132 | |
| 65 | 222 | 180 | 145 | 120 | 20-30 | 4-Φ18 | 145 | |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 180 | |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 189 | |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 226 | |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 237 | |
| 200 | 457 | 335 | 295 | 265 | 30-3 |
8-Φ23 12-Φ23 |
370 | |
| Bagian nama | Bahan bagian |
| Tubuh | Besi abu-abu Besi ulet |
| Bola | Besi cor abu-abu berlapis krom/201 |
| Tangkai | Baja karbon, baja tahan karat |
| cincin segel | PTFE |
| Sedang mengemas | grafit fleksibel |
| menangani | HT200/QT450-10 |
| Paking | PTFE |
| papan batas | Q235 |
| Kelenjar pengepakan | HT200/ QT450-10 |
1. Struktur sederhana, teknologi manufaktur yang baik, pembukaan dan penutupan yang fleksibel dan cepat, berbagai aplikasi yang luas.
2. Batang mengadopsi struktur pencegahan ledakan untuk meningkatkan keamanan katup bola.
3. Media dapat mengalir dari kedua sisi badan katup ke segala arah, dapat mencapai tujuan menghidupkan atau mematikan
· Tekanan nominal: 1.0/1.6MPa
· Diameter nominal: DN15-150mm
· Suhu dan media yang berlaku: Bahan utamanya adalah besi cor abu-abu: suhu yang berlaku 0℃ ~ 120℃, media yang berlaku: air;0.2MPa uap jenuh;1.4MPa oli kualitas umum.
· Desain dan pembuatan: GB/T 15185 katup bola besi dan tembaga
· Panjang struktur: GB/T 12221 panjang struktur katup logam
· Ujung penghubung: GB/T 17241.6 flensa besi cor integral
· Inspeksi dan pengujian: Uji tekanan katup industri GB / T13927
1. Struktur sederhana, teknologi manufaktur yang baik, pembukaan dan penutupan yang fleksibel dan cepat, berbagai aplikasi yang luas.
2. Batang mengadopsi struktur pencegahan ledakan untuk meningkatkan keamanan katup bola.
3. Media dapat mengalir dari kedua sisi badan katup ke segala arah, dapat mencapai tujuan menghidupkan atau mematikan.
Tindakan pencegahan untuk penyimpanan, pemasangan, dan penggunaan
1. Katup ini disimpan di gudang kering, dan dilarang keras disimpan di udara terbuka.
2. Penyimpanan jangka panjang harus dijaga secara teratur.
3. Produk dapat dipasang di posisi apa pun dan pipa apa pun, dan kondisi kerja harus konsisten dengan persyaratan dalam spesifikasi kinerja.
4. Sebelum pemasangan, uji tekanan harus dilakukan untuk memenuhi persyaratan sebelum pemasangan.
5. Rongga pipa dan katup harus dibersihkan sebelum pemasangan.
6. Setelah pemasangan, produk tidak akan mengalami gaya eksternal yang besar.
7. Arah pegangan harus konsisten dengan arah alur persegi batang.
8. Ketika suhu minimum lokal lebih rendah dari 4 , perlindungan isolasi harus dilakukan;Sebagai katup ujung, harus dipanaskan dengan pipa atau jaket untuk mencegah suhu dinding pipa turun di bawah 0℃.
9. Dilarang keras memasang dan menggunakan pipa di bawah getaran atau perubahan cepat dalam suhu sedang.
