Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | katup bola mengambang | Nama: | katup bola flensa |
|---|---|---|---|
| Koneksi: | ujung flensa / RF / Flange | Kekuasaan: | Menangani |
| Tekanan: | 1,6 mpa | Bahan Tubuh: | 304 / baja tahan karat |
| Warna: | Customer's Request; Permintaan Pelanggan; stainless steel face wajah baj | Suhu media: | 150℃ |
| Cahaya Tinggi: | 304ss Floating Ball Valve,Stainless Steel Floating Ball Valve,80mm Floating Ball Valve |
||

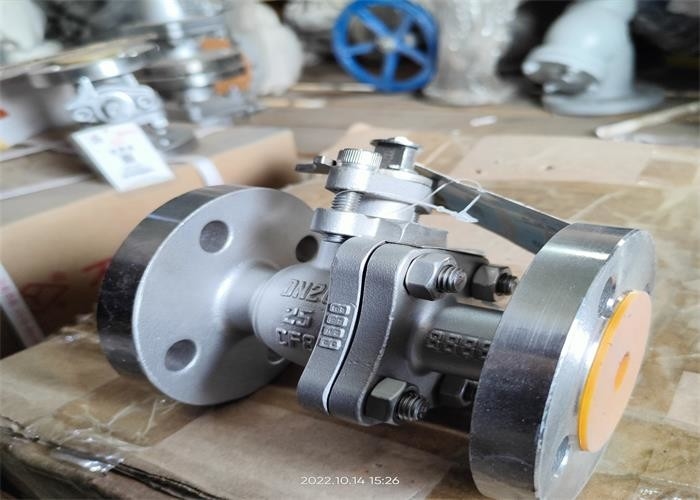

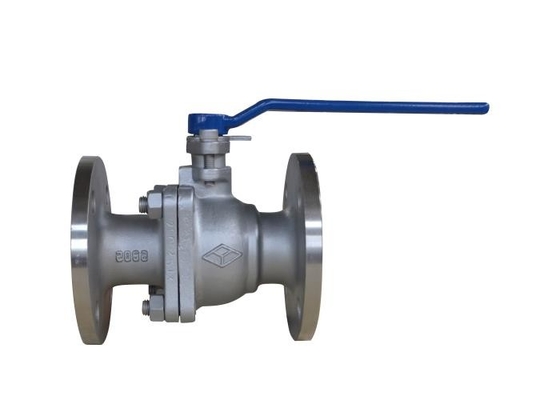

Katup terdiri dari badan katup, bola, batang, pegangan dan bagian lain, dengan memutar pegangan untuk memutar batang
90 °, batang menggerakkan bola untuk memutar 90 ° untuk mewujudkan pembukaan dan penutupan.
Katup dapat digunakan untuk membuka dan menutup pipa dan peralatan dengan media korosif
| Jenis | DN | L | D | D1 | D2 | bf | Z-Φd | H |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| Bagian nama | Bahan |
| Tubuh | CF8 |
| Batang, Bola | F304 |
| O-cincin, Pengepakan | PTFE |
| Tekanan nominal |
1.6 ,2.5MPa |
| Diameter nominal |
DN15-DN200mm |
| Suhu | 150℃ |
| tengah | Air, Minyak, Gas |
| Penandaan desain |
GB/T 12237 |
| Tatap muka |
GB/T 12221 |
| Inspeksi dan pengujian |
GB/T 26480 |
1. Produk ini harus disimpan di gudang kering dan dilarang keras disimpan di udara terbuka.
2. Penyimpanan jangka panjang, perawatan rutin.
3. Produk ini dapat dipasang di posisi pipa atau peralatan apa pun, tetapi harus nyaman untuk dibuka dan ditutup.
4. Sebelum pemasangan, uji tekanan harus dilakukan untuk memenuhi persyaratan sebelum pemasangan.
5. Rongga pipa dan katup harus dibersihkan sebelum pemasangan.
6. Produk tidak akan mengalami gaya eksternal yang besar setelah pemasangan.
7. Posisi pegangan menunjukkan apakah katup terbuka atau tertutup.Pegangan terbuka ketika datar dengan sumbu pipa, dan menutup ketika tegak lurus dengan sumbu pipa.
8. Kondisi operasi harus konsisten dengan persyaratan spesifikasi kinerja.
| Kemungkinan kesalahan | Penyebab kegagalan | Metode eliminasi kesalahan |
| Kebocoran permukaan penyegelan |
1. Baut flensa tengah longgar. 2. Kerusakan pada permukaan penyegelan. |
1. Kencangkan baut flensa tengah secara merata. 2. Perbaiki permukaan penyegelan atau ganti bagian-bagiannya. |
| Kebocoran kemasan |
1. Pengepakan yang tidak memadai. 2. Pengepakan tidak ditekan dengan kencang. |
1 Tambahkan pengisi. 2. Tekan kemasan dengan kuat. |
| Kebocoran di mulut tengah |
1. Bantalan flensa tengah rusak atau tidak valid. 2. Baut flensa tengah tidak dikencangkan. |
1. Pasang kembali bantalan flensa tengah. 2. Kencangkan baut flensa tengah secara merata. |
