Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | katup bola mengambang | Warna: | Permintaan pelanggan |
|---|---|---|---|
| Nama: | Katup Bola Flange | Standar: | standar API |
| ukuran: | DN15~DN150 | Bahan Tubuh: | 304; Baja tahan karat |
| Koneksi: | flange; Penghubung jalur pipa; RF RF | Tekanan Pekerjaan: | 1.0-1.6Mpa (10-25bar) |
| Cahaya Tinggi: | 4 Inch Flange Floating Ball Valve,Stainless Steel Flange Floating Ball Valve,4 Inch Flanged Float Valve |
||

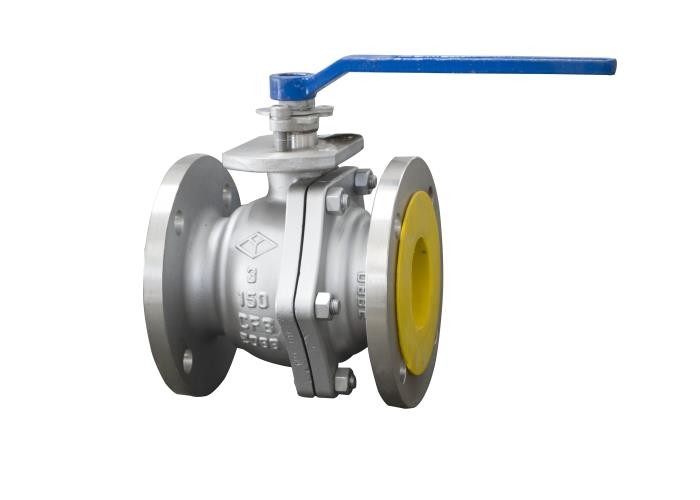

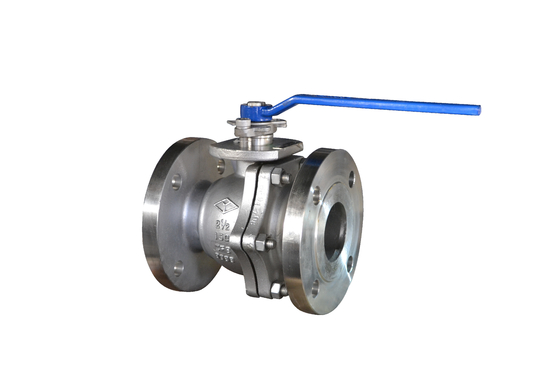

Katup bola bergelang stainless steel hanya membutuhkan rotasi 90 derajat dan momen rotasi kecil untuk menutup rapat.Rongga badan katup yang benar-benar sama untuk media memberikan sedikit hambatan, langsung melalui saluran aliran.KATUP Bola UMUMNYA DIPERTIMBANGKAN TERBAIK UNTUK PEMBUKAAN DAN PENUTUPAN LANGSUNG, NAMUN PERKEMBANGAN TERAKHIR TELAH MERANCANGNYA UNTUK THROTTLE DAN KONTROL ALIRAN.Fitur utama katup bola adalah strukturnya yang ringkas, mudah dioperasikan dan dirawat, cocok untuk air, pelarut, asam dan gas alam dan media kerja umum lainnya, tetapi juga cocok untuk kondisi kerja media yang buruk, seperti oksigen hidrogen peroksida, metana dan etilen.Badan katup bola bisa integral, juga bisa digabungkan.Jenis katup ini harus dipasang pada arah horizontal pipa.
Katup bola bergelang stainless steel bekerja dengan memutar batang untuk membuka atau memblokir katup.Lampu saklar katup bola, ukuran kecil, dapat dibuat menjadi kaliber besar, penyegelan yang andal, struktur sederhana, perawatan yang mudah, permukaan penyegelan dan permukaan bola sering dalam keadaan tertutup, tidak mudah menjadi erosi media, banyak digunakan di berbagai industri
| Jenis | DN | L | D | D1 | D2 | f | Z-Φd | H | T |
| Q41F-150LBP | 1/2 | 108 | 89 | 60.5 | 35 | 1.6 | 4-Ф16 | 76 | 3.7 |
| 3/4 | 117 | 98 | 70 | 43 | 1.6 | 4-Ф16 | 84 | 4 | |
| 1 | 127 | 110 | 79.5 | 51 | 1.6 | 4-Ф16 | 90 | 4.2 | |
| 1-1/4 | 140 | 115 | 89 | 64 | 1.6 | 4-Ф16 | 103 | 4.8 | |
| 1-1/2 | 165 | 125 | 98.5 | 73 | 1.6 | 4-Ф16 | 113 | 4.8 | |
| 2 | 178 | 150 | 120.4 | 92 | 1.6 | 4-Ф19 | 125 | 5 | |
| 2-1/2 | 190 | 180 | 139.7 | 105 | 1.6 | 4-Ф19 | 148 | 5.5 | |
| 3 | 203 | 190 | 152,4 | 127 | 1.6 | 4-Ф19 | 167 | 5.5 | |
| 4 | 229 | 230 | 190.5 | 157 | 1.6 | 8-Ф19 | 213 | 6 | |
| 5 | 356 | 255 | 215.9 | 186 | 1.6 | 8-Ф22 | 267 | 6.4 | |
| 6 | 394 | 280 | 241.3 | 216 | 1.6 | 8-Ф22 | 275 | 7 |
| Bagian nama | Bahan |
| Tubuh | CF8 |
| Batang, Bola | F304 |
| O-cincin, Pengepakan | PTFE |
| Kemungkinan kesalahan | Penyebab kegagalan | Metode eliminasi kesalahan |
| 1. Kebocoran permukaan penyegelan | 1. Baut flensa tengah longgar. | 1. Kencangkan baut flensa tengah secara merata. |
| 2. Kerusakan pada permukaan penyegelan. | 2. Perbaiki permukaan penyegelan atau ganti bagian-bagiannya. | |
| 2. Kebocoran kemasan | 1. Pengepakan yang tidak memadai. | 1.Tambahkan pengisi. |
| 2. Pengepakan tidak ditekan dengan kencang. | 2.Tekan kemasan dengan erat. | |
| 3. Kebocoran di mulut tengah | 1. Bantalan flensa tengah rusak atau tidak valid. | 1.Ganti paking flensa tengah. |
| 2. Baut flensa tengah tidak dikencangkan. | 2. Kencangkan baut flensa tengah secara merata. |
1. Produk ini harus disimpan di gudang kering dan dilarang keras disimpan di udara terbuka.
2. Penyimpanan jangka panjang, perawatan rutin.
3. Produk ini dapat dipasang di posisi pipa atau peralatan apa pun, tetapi harus nyaman untuk dibuka dan ditutup.
4. Sebelum pemasangan, uji tekanan harus dilakukan untuk memenuhi persyaratan sebelum pemasangan.
5. Rongga pipa dan katup harus dibersihkan sebelum pemasangan.
6. Produk tidak akan mengalami gaya eksternal yang besar setelah pemasangan.
7. Posisi pegangan menunjukkan apakah katup terbuka atau tertutup.Pegangan terbuka ketika datar dengan sumbu pipa, dan menutup ketika tegak lurus dengan sumbu pipa.
8. Kondisi operasi harus konsisten dengan persyaratan spesifikasi kinerja
